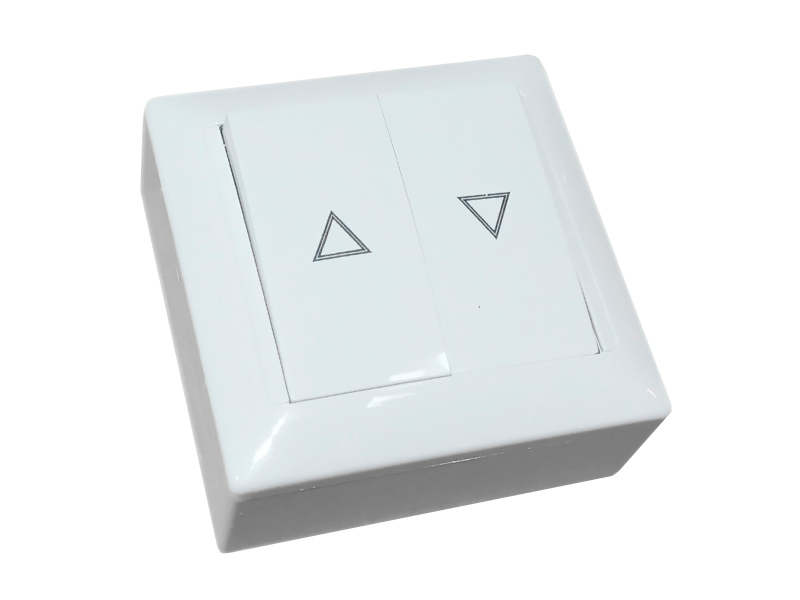

Выключатель для приборов 220В нефиксируемый накладного монтажа, A4 10-891

Выключатель для приборов 220В нефиксируемый накладного монтажа, A4 10-891 (арт. AO9101) применяется для управления оконными электроприводами, жалюзи и другими исполнительными устройствами при питании 220–230 В AC. Двухклавишное исполнение с самовозвратом используется как кнопочный жалюзийный выключатель «подъём/опускание» или «открыть/закрыть» в составе систем автоматизации окон, вентиляции и солнцезащиты.

Область применения

Выключатель A4 10-891 используется в системах оконной автоматики для ручного управления цепными, реечными и штоковыми приводами с питанием 220–230 В, а также в связке с блоками питания и управления для приводов на 24 В. Он подходит для дистанционного управления роллетами, жалюзи, световыми и вентиляционными люками в жилых, административных и производственных зданиях. Устанавливается в цепи управления как стационарный пост, обеспечивая подачу команд «открыть» и «закрыть» на соответствующие клеммы контроллера или непосредственно на привод.

Преимущества

• Нефиксируемый двухклавишный режим конструкция с самовозвратом клавиш и электрической блокировкой обеспечивает безопасное управление приводами: при отпускании клавиши цепь размыкается, а при одновременном нажатии двух клавиш питание отключается.
• Универсальность по напряжению и нагрузке номинальное напряжение 220–230 В AC при токе до 10 А позволяет использовать выключатель с большинством оконных электроприводов и приводов жалюзи, а также через блоки питания в схемах с моторами 24 В.
• Гибкий монтаж возможен накладной (открытый) монтаж в комплектной коробке, а также скрытая установка в стандартный подрозетник 60 мм, что удобно как для модернизации, так и для нового строительства.
• Совместимость с системами автоматики выключатель применяется совместно с блоками управления ROS и блоками питания AO VDBPU, обеспечивая ручное управление режимами «открыть/закрыть» в комплексных системах проветривания и дымоудаления.
• Корпус из АБС‑пластика исполнение IP20 с корпусом из АБС‑пластика обеспечивает достаточную механическую стойкость и аккуратный внешний вид для установки в сухих помещениях.

Технические характеристики

• Наименование: выключатель для приборов 220В нефиксируемый накладного монтажа, A4 10-891; артикул ТБМ: AO9101.
• Тип: двухклавишный жалюзийный выключатель с самовозвратом (кнопочный, нефиксируемый), с электрической блокировкой направлений.
• Назначение: управление оконными электроприводами, роллетами, жалюзи и другими приводами на 220–230 В, а также приводами 24 В через блоки питания.
• Номинальное напряжение: 220–230 В AC, 50 Гц; номинальный ток: 10 А.
• Количество клавиш: 2; степень защиты: IP20; климатическое исполнение по производителю: УХЛ4.
• Тип монтажа: накладной (открытый) в комплектной коробке, возможна скрытая установка (врезной монтаж) в подрозетник 60 мм.
• Материал корпуса: АБС‑пластик; цвет: белый.
• Габаритные размеры корпуса: 82 × 82 × 39 мм; установочные размеры (межосевое расстояние крепёжных отверстий): 55 ± 0,2 мм.
• Сечение подключаемых проводников: от 1,00 до 2,50 мм²; масса изделия: около 0,093 кг.

Габариты

• Габаритные размеры выключателя: 82 мм × 82 мм × 39 мм (ширина × высота × глубина).
• Установочные размеры корпуса по осям крепёжных отверстий: 55 ± 0,2 мм.
